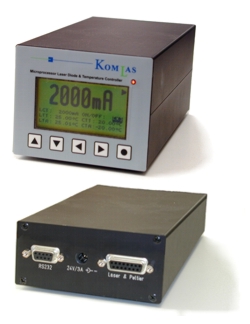

cw- und gepulster Laserdiodentreiber und Temperaturcontroller DSc01

Download

Der DSc01 von KOMLAS - Laserdiodentreiber und Temperaturcontroller - ermöglicht den hochpräzisen, sicheren und kostengünstigen Betrieb von CW- und gepulsten Diodenlasern.

Der Treiber ist für eine stromstabilisierte Ansteuerung der Laserdiode ausgelegt. Im cw-Modus ist durch den integrierten Photodiodeneingang ist auch eine Regelung der optischen Leistung möglich.

Bei den Treiberversionen mit einer geregelten Spannung bis zu 5 V können zwei, bei der 12-V-Variante bis zu fünf Laserdioden gleichzeitig in Reihenschaltung betrieben werden.

Der Treiber DSc01 kann vollständig über die serielle RS232- Schnittstelle gesteuert werden. Strom, Spannung, Temperatur und deren Grenzwerte sind frei wählbar. Pulsbetrieb ist durch den frei konfigurierbaren on-board-Oszillator ebenso möglich wie extern über den Modulationseingang.

Die Temperaturregler sind als PID-Regler aufgebaut. Standardmäßig ist das Gerät für NTC- und PT100-Sensoren eingerichtet, durch eine Änderung der Softwarekonfiguration ist aber auch der Einsatz von Silizium- oder anderen Sensoren möglich.

Jeder KOMLAS-Treiber durchläuft in der Endkontrolle einen 24 Stunden-Dauertest.

Besondere Merkmale
  • präziser stromgeregelter cw- und gepulster Lasertreiber
  • mehrfache Sicherheitsschaltungen
  • digitale Ansteuerung über isoliertes RS232 serielles Interface
  • nichtflüchtige Konfiguration (EEPROM)
  • bis zu zwei TEC-Treiber mit PID-Regler
  • digitale und analoge Modulationseingänge
  • sehr geringe Verlustleistung durch aktive Vorspannungsregelung im cw-Betrieb
Spezifikation

Laser
  • Laserstrombereich:
    0 ... 2.500 mA für Version 1 und 2
    0 ... 4.000 mA für Version 3
    0 ... 8.000 mA für Version 4
  • Laserstrom-Auflösung: Imax/4.000 (12 bit)
  • Laserstrom-Genauigkeit: Imax/1.000 (cw-mode), Imax/400 (puls-mode)
  • Laserstrom-Rauschen: < Imax/30.000
  • Anstiegszeit: < 10 µs, Abfallzeit: < 5 µs
  • Spannungsbereich: 1,2 ... 3 V/ 5 V oder 12 V
  • Strom-Limit: 0 ... Imax+ 5 %
  • Strom-Limit-Auflösung: < Imax/4.000
  • Strom-Limit-Genauigkeit: < Imax × 2%
  • externer digitaler Modulationseingang: TTL
  • Hardware Interlock
  • Transientenschutz
TEC-Treiber
  • Peltier-Strom: max. -4 ... +4 A/ -8 A ... +8 A
  • Peltier-Spannung: max. 15 V
  • Peltier-Strom-Limit: 0 ... 4 A/8 A
  • Peltier-Strom-Auflösung: Imax/4.000
  • Thermosensor: NTC10k, PT100 oder andere
  • Temperatur-Regelgenauigkeit: < 10 mK
Allgemeine Informationen
  • Übertemperaturschutz für Treiber und Laser
  • Versorgungsspannung: 24 V - DC 70 W/130 W/250 W
  • Maße: 85 mm × 105 mm × 210 mm (H × B × L)
  • OEM-Version: 44 mm × 105 mm × 170 mm (H × B × L)
  • Optionales externes Netzteil: 90 ... 230 V AC
Standardversionen
  • Version 1: LA2.5V5 - PA4V8 - PA2V8 - 70W
  • Version 2: LA2.5V12 - PA4V8 - 70W
  • Version 3: LA4V3 - PA4V8 - 70W
  • Version 4: LA8V5 - PA8V12 - 250W
  • andere Versionen auf Anfrage
